Электросварная муфта — это современный соединительный элемент для создания герметичных и долговечных стыков полиэтиленовых трубопроводов (ПНД).
Она широко применяется в газоснабжении, водоснабжении, канализации, системах технологических трубопроводов и считается одним из самых надежных методов сварки ПЭ-труб.
Что такое электросварная муфта
Электросварная муфта — это полиэтиленовый цилиндр с встроенной нагревательной проволокой (спиралью). При помощи электромуфтового аппарата подается электрический ток → проволока разогревает внутреннюю поверхность муфты и наружный слой трубы, обеспечивая их диффузионное соединение. В результате образуется монолитное соединение.
Где применяются электросварные муфты
Электросварные муфты востребованы в отраслях, где требуется абсолютная герметичность и высокая прочность соединения:
- газопроводы ПЭ100
- системы питьевого и технического водоснабжения
- канализационные напорные линии
- оборудование для промышленной химии
- ремонтные работы на действующих системах.
Преимущества электросварных муфт
1. Максимальная герметичность.
Шов образуется на молекулярном уровне, не требует дополнительных уплотнений и полностью соответствует стандарту ГОСТ и европейским нормам EN.
2. Возможность сварки в труднодоступных местах.
В отличие от стыковой сварки, электросварную муфту можно использовать в колодцах, на вводах, при ограниченном пространстве, когда оборудование невозможно разместить.
3. Минимальная зависимость от человеческого фактора. Современные сварочные аппараты автоматически считывают штрих-код и задают правильный режим сварки.
4. Универсальность. Муфты выпускаются под любые диаметры — от 20 до 1200 мм, что позволяет использовать их как при строительстве новых сетей, так и при ремонте.
5. Высокая коррозионная стойкость. Поскольку материал — полиэтилен, соединение не подвержено ржавлению и воздействию агрессивных сред.
Виды электросварных муфт
По назначению:
- Стандартные — для прямых соединений ПНД труб.
- Муфты-переходы — для подключения труб разного диаметра.
- Седелки , седловые отводы — для врезки в существующий трубопровод.
По давлению в системе:
- PN 6–10 — для водоснабжения.
- PN 12,5–16 — для газовых сетей.
Как выбрать и купить электросварную муфту выгодно
При выборе важно учитывать:
- Диаметр трубы — должен совпадать с внутренним диаметром муфты.
- Класс давления — PN соответствует проекту трубопровода.
- Тип полиэтилена — ПЭ100 предпочтительнее по прочности.
- Наличие сертификатов — для газовых сетей обязательно.
- Производителя — среди популярных: Eurostandard, Smart Joint, Friatec, GF, Plasson, GQ.
Поставщик должен предоставить сертификат и паспорт качества на фитинг. Особенно важно убедиться в наличии газового сертификата, т.к. не многие электросварные муфты имеют ГазСерт. Обращайтесь к официальным представителям брендов, чтобы купить электросварную пнд муфту напрямую от производителя.
Правила монтажа электросварной муфты: пошаговая инструкция
1. Подготовка труб
- Отрезать трубу под прямым углом.
- Снять поверхностный оксидный слой скребком (не менее 0,2 мм).
- Обезжирить специальным средством.
2. Выставление
Трубы фиксируют центратором, чтобы избежать смещений при сварке.
3. Установка муфты
Муфта надевается на трубы до контрольных меток.

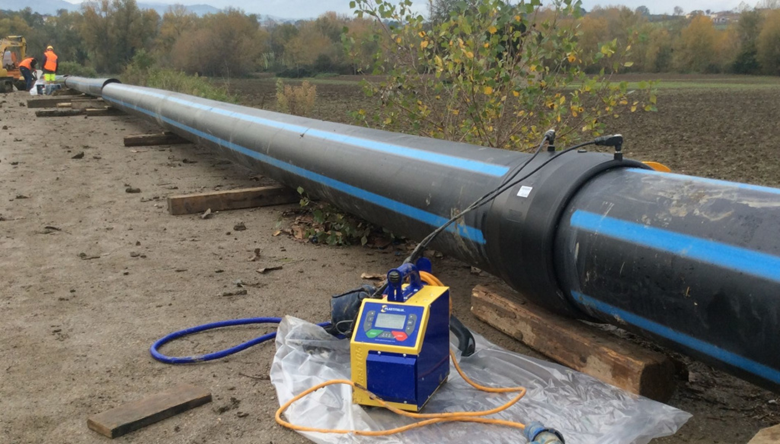

4. Подключение аппарата
- Считать штрих-код или вручную задать параметры.
- Подключить контакты.
5. Нагрев и охлаждение
- Происходит разогрев спирали и оплавление пластика.
- Муфта должна полностью остыть перед нагрузкой — не менее указанного времени.
⚠️ Важно: любое перемещение труб в период охлаждения строго запрещено.
