Плиты перекрытия являются ключевыми конструктивными элементами зданий, принимающими на себя вес всех вышележащих конструкций, мебели, оборудования и людей.
Чтобы обеспечить безопасность и долговечность постройки, необходимо точно рассчитать нагрузку, которую может выдержать плита. Ошибки на этом этапе могут привести к деформациям, трещинам и даже обрушению.
Что входит в расчёт нагрузки
При проектировании перекрытий учитываются два основных типа нагрузок:
1. Постоянная нагрузка — это вес самой плиты, отделочных материалов, стяжки, звуко- и теплоизоляции. Она не меняется в течение всего срока службы конструкции.
2. Временная нагрузка — это вес людей, мебели, оборудования, техники, снега (для эксплуатируемых кровель). Эта нагрузка может меняться и учитывается с определённым запасом.
Также в некоторых случаях добавляют особые нагрузки, например, от оборудования с вибрацией, от воздействия ветра или от временного хранения материалов на перекрытии во время строительства.
Какой формат плит перекрытия рассчитывается

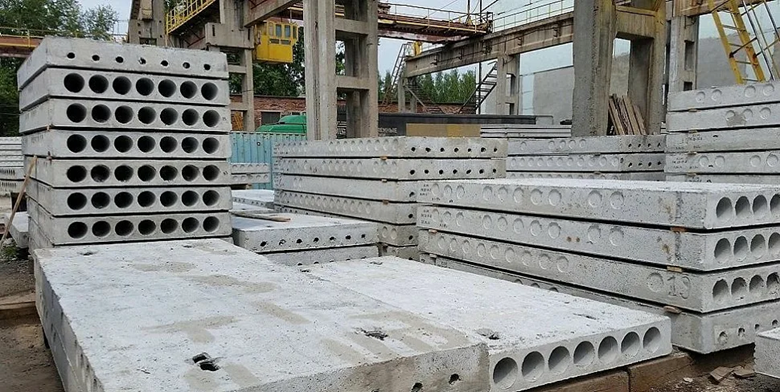

На практике применяются два основных типа плит: пустотные (например, ПБ, ПК) и монолитные. У каждого вида есть свои нормативные характеристики. Пустотные плиты легче, но требуют расчёта на изгиб, монолитные — тяжелее, но допускают нестандартные формы и нагрузки. Расчётная схема зависит от опор (две, три или четыре стороны), длины пролёта и толщины плиты.
Шаг 1. Определение веса плиты
Для начала нужно знать, сколько весит сама плита. Например, плита ПБ длиной 4,8 м, шириной 1,2 м и толщиной 220 мм будет иметь объём:
1,2 × 4,8 × 0,22 = 1,2672 м³
Если плотность бетона — около 2500 кг/м³, то вес:
1,2672 × 2500 ≈ 3168 кг
Переведём в нагрузку на 1 м²:
3168 кг / (1,2 × 4,8) ≈ 550 кг/м²
Это постоянная нагрузка от самой плиты. Если используются облегчённые плиты с пустотами, вес будет меньше — около 320–350 кг/м².
Шаг 2. Добавление отделочных и эксплуатационных нагрузок
К весу самой плиты добавляются:
- стяжка — около 80–100 кг/м² (в зависимости от толщины)
- отделочные материалы — 50–70 кг/м²
- звуко- и теплоизоляция — 20–40 кг/м²
- мебель и техника — усреднённо принимается 150–200 кг/м²
- люди и переменные нагрузки — от 150 до 400 кг/м² в зависимости от назначения помещения
Для жилого дома обычно принимается временная нагрузка 200 кг/м², для офисов — 300 кг/м², для складов — 400 кг/м² и выше.
Пример:
- вес плиты — 350 кг/м²
- стяжка и отделка — 120 кг/м²
- эксплуатационная нагрузка — 200 кг/м²
Итого: 350 + 120 + 200 = 670 кг/м² — суммарная расчетная нагрузка
Шаг 3. Учет коэффициентов запаса
Нагрузки принимаются с учётом коэффициентов надёжности. Для временных нагрузок он составляет 1,3–1,5, для постоянных — 1,1–1,2. Это даёт запас прочности на случай неучтённых факторов.
Пересчитанная нагрузка:
- постоянная (350 + 120) × 1,1 = 517 кг/м²
- временная (200) × 1,3 = 260 кг/м²
Итог с запасом: 517 + 260 = 777 кг/м²
Плита перекрытия должна быть рассчитана на такую нагрузку.
Шаг 4. Проверка по несущей способности
Далее необходимо сопоставить полученные значения с несущей способностью плиты. Производители ЖБИ указывают допустимую нагрузку в паспорте изделия. Например, пустотная плита ПБ 48-12-8 может выдерживать до 800 кг/м² при пролёте до 6 м.
Если нагрузка превышает допустимую — нужно:
- уменьшить шаг между опорами
- увеличить толщину плиты
- выбрать марку с большей несущей способностью
- перейти к монолитному перекрытию
Важно учесть
— В проектировании всегда участвует инженер-конструктор
— Расчёт выполняется по СНиП и СП с соблюдением норм безопасности
— При ремонте нельзя перегружать плиту (например, ставить тяжёлую ванну на старую панель без оценки)
