Работа с трубным прокатом требует точности: важно выдержать размеры, обеспечить повторяемость и не допустить деформации кромок. Современные способы обработки металла позволяют получать сложные контуры и отверстия под сварку, крепёж и стыковку без длительной механической подготовки.
Технология лазерного раскроя особенно востребована в машиностроении, строительстве, производстве мебели, вентиляции и каркасных систем. Чтобы результат был стабильным и безопасным, необходимо понимать, как устроен процесс, какие ограничения у оборудования и какие правила подготовки заготовок обязательны.
Правила качества и безопасности
Правила включают требования к проектированию, подготовке трубы, выбору режимов и контролю результата. Соблюдение этих пунктов снижает количество брака, облегчает сварку и повышает ресурс изделия.
Правила подготовки заготовок
- Проверяйте геометрию: овальность, изгиб и биение увеличивают погрешность позиционирования и ухудшают стыковку.
- Учитывайте сварной шов: при наличии продольного шва задавайте его положение так, чтобы рез и отверстия не попадали в проблемную зону.
- Очистка поверхности: удаляйте масло, влагу и рыхлые покрытия, чтобы избежать нестабильного прожога и нагаров.
- Равномерная длина и торцовка: прямой базовый торец упрощает фиксацию и повторяемость серии.
Правила настройки режимов
- Скорость и мощность подбираются так, чтобы не было недореза и чрезмерного перегрева; перегрев повышает риск деформации тонкостенных труб.
- Фокус должен быть стабилен по всей траектории; неправильная фокусировка приводит к конусности, подгару и шероховатости.
- Газ выбирают по материалу: для минимизации окисла важны тип газа и давление, влияющие на чистоту кромки.
- Точки входа/выхода размещайте так, чтобы след от прокола не мешал последующей сборке и внешнему виду.
Контроль качества после резки
Техника безопасности
Безопасность при лазерной обработке обязательна: используйте закрытые зоны резки, исправную вытяжку и фильтрацию, блокировки дверей, а также средства защиты по требованиям производства. Запрещено работать при неисправных межблокировках, открытых кожухах, утечках газа и отсутствии нормальной вентиляции. Особое внимание уделяйте пожарной нагрузке: удаляйте горючие материалы из зоны станка и контролируйте искрообразование при резке загрязнённых поверхностей.
При грамотной подготовке труб, корректных режимах и системном контроле лазерный раскрой обеспечивает точные посадочные элементы, чистые кромки и высокую повторяемость. Это сокращает время на подгонку и повышает качество сборки, особенно в серийных изделиях и сложных каркасных конструкциях.
Итоги по выбору типов установок для раскроя круглых, квадратных и профильных заготовок

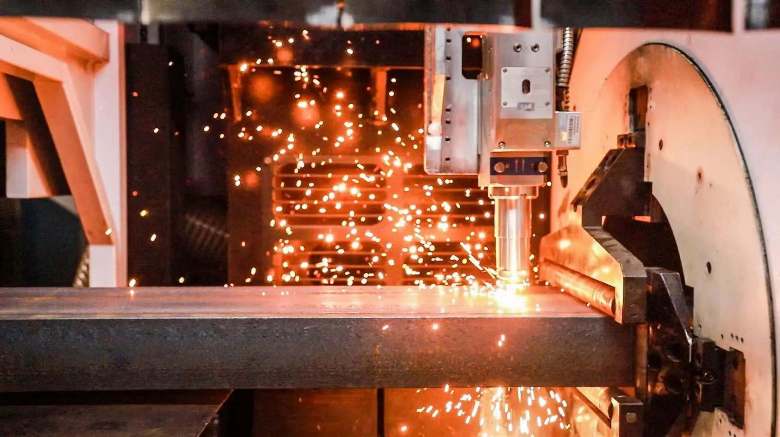

Тип установки для такой процедуры, как лазерная резка труб определяется геометрией заготовки (круглая, квадратная, прямоугольная, сложный профиль), требованиями к точности и повторяемости, а также объёмом партии. Чем выше разнообразие номенклатуры и сложнее контуры (врезки, седловины, фаски, отверстия под сборку), тем важнее наличие специализированной трубной оснастки и автоматизации подачи/съёма.
В практическом выборе решающими становятся диапазон диаметров/сечений, допустимая длина, качество кромки, скорость переналадки и возможность стабильно удерживать заготовку без деформаций и проскальзывания. Правильно подобранная конфигурация снижает долю брака, упрощает соблюдение правил безопасности и обеспечивает предсказуемый результат на круглых, квадратных и профильных трубах.
- Специализированные трубные лазерные комплексы наиболее универсальны для серийной работы: поддерживают широкий диапазон сечений, автоматическую центровку и стабильный рез на круге, квадрате и профиле.
- Плоские лазерные станки с трубной оснасткой подходят для нерегулярных задач и малых объёмов, но требуют более строгого контроля фиксации и геометрии, особенно на тонкостенных профилях.
- Системы с ЧПУ-поворотом и синхронной осью критичны, когда нужны точные прорези, отверстия и сопряжения по окружности/периметру, а также повторяемость при сборке.
- Автоматизация загрузки/разгрузки оправдана при стабильной номенклатуре и больших партиях: повышает безопасность, снижает простои и человеческий фактор.
- Контроль качества и правил опирается на корректную базировку, стабильную фиксацию, подбор режима под материал и толщину, а также на соблюдение требований к вентиляции, экранированию и обслуживанию.
Итог: для круглых, квадратных и профильных труб оптимальна установка, которая обеспечивает надёжный зажим, точную синхронизацию осей и минимальную переналадку под разные сечения. При правильном выборе оборудования и дисциплине технологических правил лазерная резка даёт чистую кромку, высокую повторяемость и эффективную подготовку деталей к сварке и сборке.
