Правильный выбор влияет на скорость, точность и комфорт. Важны три вещи: объёмность изображения (глубина), задержка вывода и эргономика рабочего места.
Стереоскопический (оптический бинокулярный) микроскоп
Это классическая оптика, которую многие мастера называют «стереолупой». Даёт живую трёхмерную картинку без электроники.
Почему мастера выбирают его:
- Натуральный объём и глубина. Видите детали «собственными глазами» и легко оцениваете высоту дорожек и компонентов — идеально для тонких микроманипуляций.
- Нулевая задержка. Нет отставания между движением руки и изображением, как это бывает в дешёвых цифровых системах.
- Честная цветопередача и контраст. То, что под объективом, вы видите именно таким, какое оно есть.
- Большая субъективная глубина резкости. Глаза сами «дорабатывают» фокус, что удобно на неодинаковых по высоте участках платы.
- Независимость от электричества. При необходимости достаточно дневного света или фонарика — паяльник может быть и газовый.
- Гибкость: “2 в 1”. При установке камеры стереомикроскоп работает и через окуляры, и на экран, как цифровой.
С чем придётся считаться:
- Цена в среднем выше, хотя бывают исключения в обе стороны.
- Посадка с наклоном к окулярам. Нужна правильная стойка. Оптимальный наклон окуляров — 45°; у бюджетных моделей 60°+, что перегружает шею.
- Первичная настройка окуляров. Межзрачковое расстояние и диоптрийная подстройка делаются один раз под оператора.
- Близость к месту пайки. Нужна вытяжка/проветривание.
- Положение рук. Руки расположены ближе к голове, чем за цифровым.
Для кого и для чего: ежедневная ручная пайка, реболлинг, работы, где критичны точность и отсутствие задержки изображения.

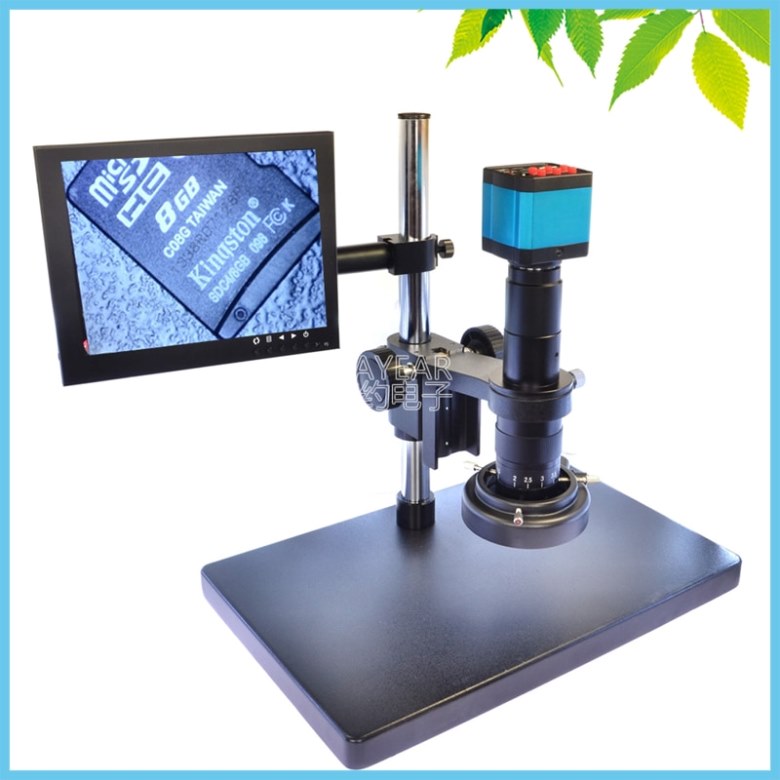

Цифровой электронный микроскоп (HDMI/USB)
Это электронно-оптическая система, качество которой определяется камерой, оптикой, подсветкой и скоростью вывода на экран.
Сильные стороны:
- Свободная эргономика. Можно работать, сидя прямо; пары флюса дальше от лица.
- Софт-улучшения картинки. Контраст/резкость/шумоподавление, антиблик — у хороших моделей по-настоящему помогает.
- Фото/видео и измерения. Запись, снимки, оверлеи, автофокус — зависят от конкретной модели (у стерео это тоже возможно при установке камеры).
- Демонстрации и обучение. Удобно показывать процесс коллегам или заказчику на экране.
- Средняя цена часто ниже стерео. Плюс ремонт обычно дешевле — конструкция модульная.
Ограничения и риски:
- Нет «живого» объёма. К высоте паяльника привыкают по тактильным ощущениям. Частично помогает наклоняемый корпус.
- Дешёвые модели “тормозят”. Малый FPS и задержка между реальностью и экраном сбивают ритм.
- Нестабильная цветопередача. Плохие матрицы/настройки искажают баланс, экран может стробить и утомлять зрение.
- Меньшая глубина резкости. Автофокус выручает на платах с разными высотами элементов.
- Полная зависимость от питания.
- Много «псевдо-пайки» в рекламе. Узкое рабочее расстояние, гига-увеличения без практической пользы, низкое разрешение при малом зуме, слабые и бликующие подсветки.
Для кого и для чего: техдокументация, обучающие видео, удалённый контроль, демонстрации, а также мастерские, где важнее комфорт посадки и записи.
Что важно проверить при покупке цифрового микроскопа
- Вывод HDMI в реальном времени (без ощутимой задержки), FPS 60+, стабильный поток.
- Автофокус/быстрая ручная наводка, чтобы компенсировать разную высоту компонентов.
- Рабочее расстояние под ваш паяльник и насадки.
- Подсветка кольцевая Ø 70–120 мм, мощность от 5 Вт с антибликом/диффузией.
- Наклоняемый штатив/корпус и экран с регулируемой высотой/углом.
- Подключение к ПК для записи и измерений (помимо HDMI).
Короткий рейтинг выбора
- Стереоскопический микроскоп с выходом на камеру (идеально — с автофокусной камерой).
- Цифровой микроскоп с наклоном, HDMI и подключением к компьютеру; кольцевой светильник Ø 7–12 см, от 5 Вт; экран с регулируемым наклоном/высотой (или работа с вашим монитором). При бюджете — камера с автофокусом.
- USB-микроскоп без экрана — компромисс для редкой любительской пайки.
Рекомендуемые модели ARSTEK
- ARSTEK SZ0750 — стереоскопический с портом для камеры: трёхмерная картинка без задержек + возможность записи и вывода на экран. Универсал для ежедневной пайки.
- ARSTEK SZ0745 — стереоскопический бинокулярный: честная оптика, комфортная посадка (наклон 45°), высокая глубина резкости — для тех, кому важен контроль руками и глазами.
- ARSTEK MIMIC — цифровой с монитором: HDMI-вывод в реальном времени, программные улучшения изображения, удобно для демонстраций и видеофиксации.
- ARSTEK MIMIC BM — цифровой без монитора: подключение к вашему дисплею/ПК, гибкая интеграция в рабочее место, оптимален по цене.
Итоговое решение «под задачу»
- Максимальная точность и скорость ручной пайки → стерео (SZ0750 / SZ0745) с возможностью записи через камеру.
- Обучение, документация, потоковые демонстрации → цифровой (MIMIC / MIMIC BM) с HDMI, быстрым автофокусом и корректной подсветкой.
- Разовый бюджетный вариант → USB-микроскоп лишь как временный инструмент, помня о задержке, рабочем расстоянии и слабой подсветке.
Если кратко: выбирайте инструмент под сценарий, а не «по рекламе». Проверяйте задержку, рабочее расстояние и подсветку — это три параметра, которые моментально отделяют профессиональный микроскоп от псевдо-«для пайки». Для подбора конфигурации под вашу задачу загляните в каталог: https://arstek.ru/product/mikroskopy-dlya-payki-i-remonta-elektroniki/
